Solidworks扫描的四种方法

Solidworks扫描命令的四种用法：

1. 选择圆形扫描
2. 轨迹与截面扫描
3. 扫描可以设定扭转
4. 扫描可以用引导线

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

一、选择圆形扫描的用法

• 启动Solidworks软件后，在顶部的工具栏以此点击“文件”-“新建”按钮，选择合适的零件模板进入草绘；

• 根据下放图片，绘制草图

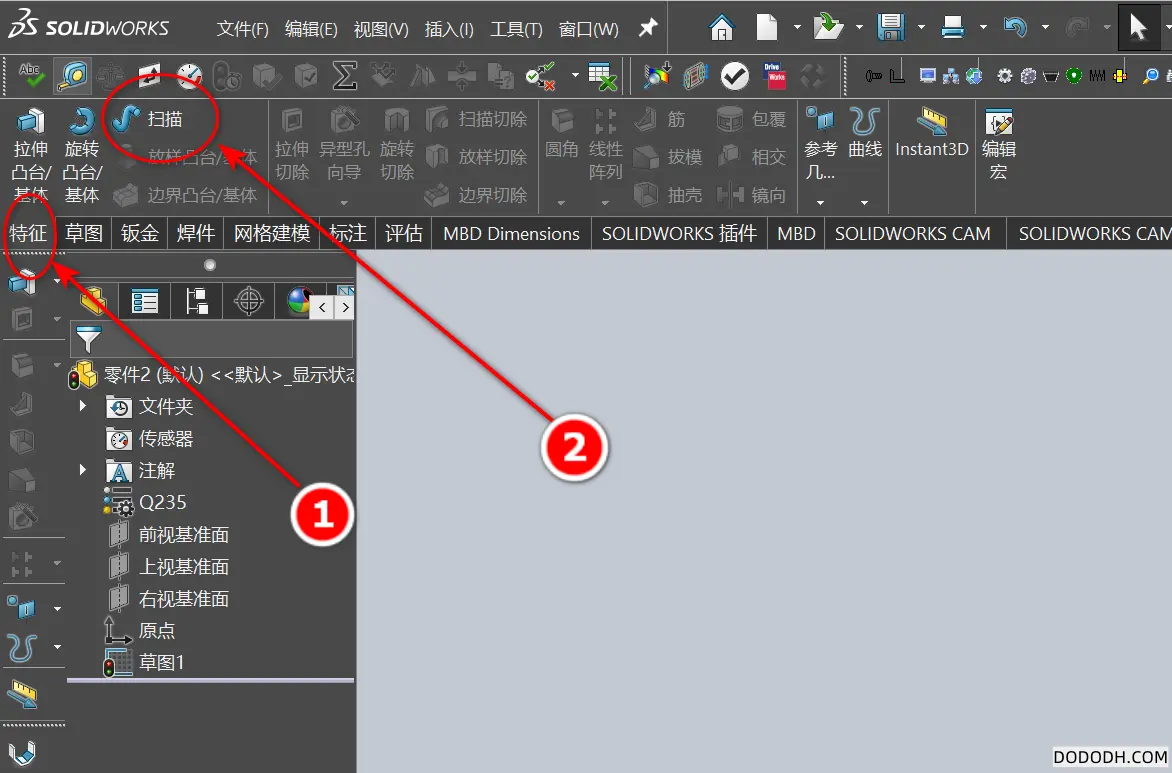

• 草图绘制完成后，依次选择“特征”-“扫描”

• 进入下一步后，就会看到如下图片所示，将轮廓和路径下的“草图轮廓”切换到“圆形轮廓”；

• 设置完成后，点击确定打钩，即可完成选择圆形扫描。

二、轨迹与截面扫描

• 继续进入草图绘制，绘制下图中的草图特征；

• 选择与上一步骤垂直的基准平面，绘制一个六边形，并将草图完全约束

• 绘制完成后的草图，并选中

• 这时候依次去点击选项卡中的“特征”-“扫描”，即可将刚刚草图完成扫描

三、扫描可设定扭转

• 继续选择基准平面进入草图，绘制一条直线，完成草图绘制；

• 继续选择刚刚的基准平面，进入草图，在直线的一侧面绘制一个任意形状，可以是圆形，也可以是方形；

• 根据下方图片的序号，依次点击“特征”-“扫描”，然后将草图轮廓和草图路径选上，这时候会在“引导线”的下方，会多出一个“选项”的下拉箭头；

• 将选项下的“轮廓扭转”改为“指定扭转值”，将度数设为360*7，这里的360是指旋转360°，7指旋转7个360°，最终是旋转2520度，设置完成即可看到旋转的效果。

四、扫描可用引导线

• 继续选择基准平面，进入草图，完成以下草图的绘制

• 选择与刚刚的草图相垂直的基准平面，绘制一个圆，并将圆心与上一步中草图绘制的直线选择“穿透”关系，完成约束

• 继续选择绘制直线的草图平面进入草绘，选择“样条曲线”，绘制一条样条曲线，并将样条曲线的底部与圆添加“穿透”约束关系，完成草图绘制

• 依次进入“特征”-“扫描”，选择草图轮廓与路径

• 再继续在下方的“引导线”选项下，选择绘制的样条曲线，即可绘制完成。
