Solidworks用插入切口和折弯将实体零件转化成钣金

在Solidworks零件绘制中，有时候需要将一个实体零件转化成钣金件。这里通过实例操作，给大家展示将一个实体零件转化成钣金件。

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

操作教程

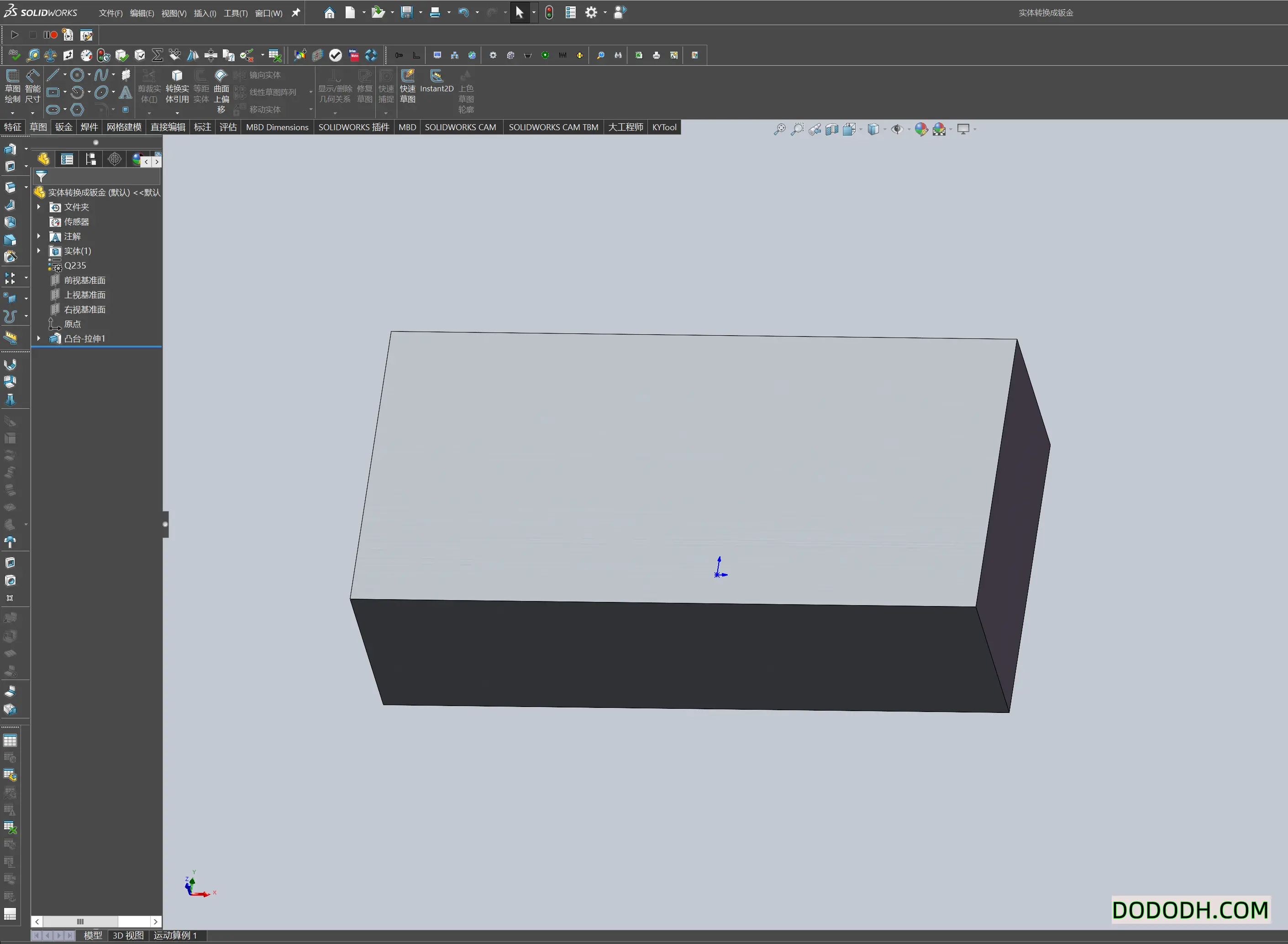

打开一个实体零件。

1.依次点击“特征”-“抽壳”激活命令；

2.选择抽壳的平面，并设置好参数，这里将壁厚设置为2mm；

3.依次点击“钣金”-“切口”激活命令；

4.在切口命令设置下，设置切口参数，这里选择需要切口的四条边，并设置切口的宽度；

5.完成切口设置后，激活“插入折弯”命令；

6.在插入折弯设置下，选择钣金展开的底部平面并设置好其余参数；

7.设置完成后，点击确定即可完成。

8.这时候去激活钣金下的“展平”命令，即可将钣金件展平。
