Solidworks在圆柱上快速添加螺纹线以及在平面上添加螺柱方法

绘制外螺纹时，需要在圆柱上添加螺纹线，掌握正确的方法，可以快速高效的完成零件绘制。

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

操作教程

打开一个需要绘制螺纹的零件。

方法一：在已有的圆柱上添加螺纹线

1.根据下方图片，依次点击“特征”-“异形导向孔”-“螺柱向导”激活命令；

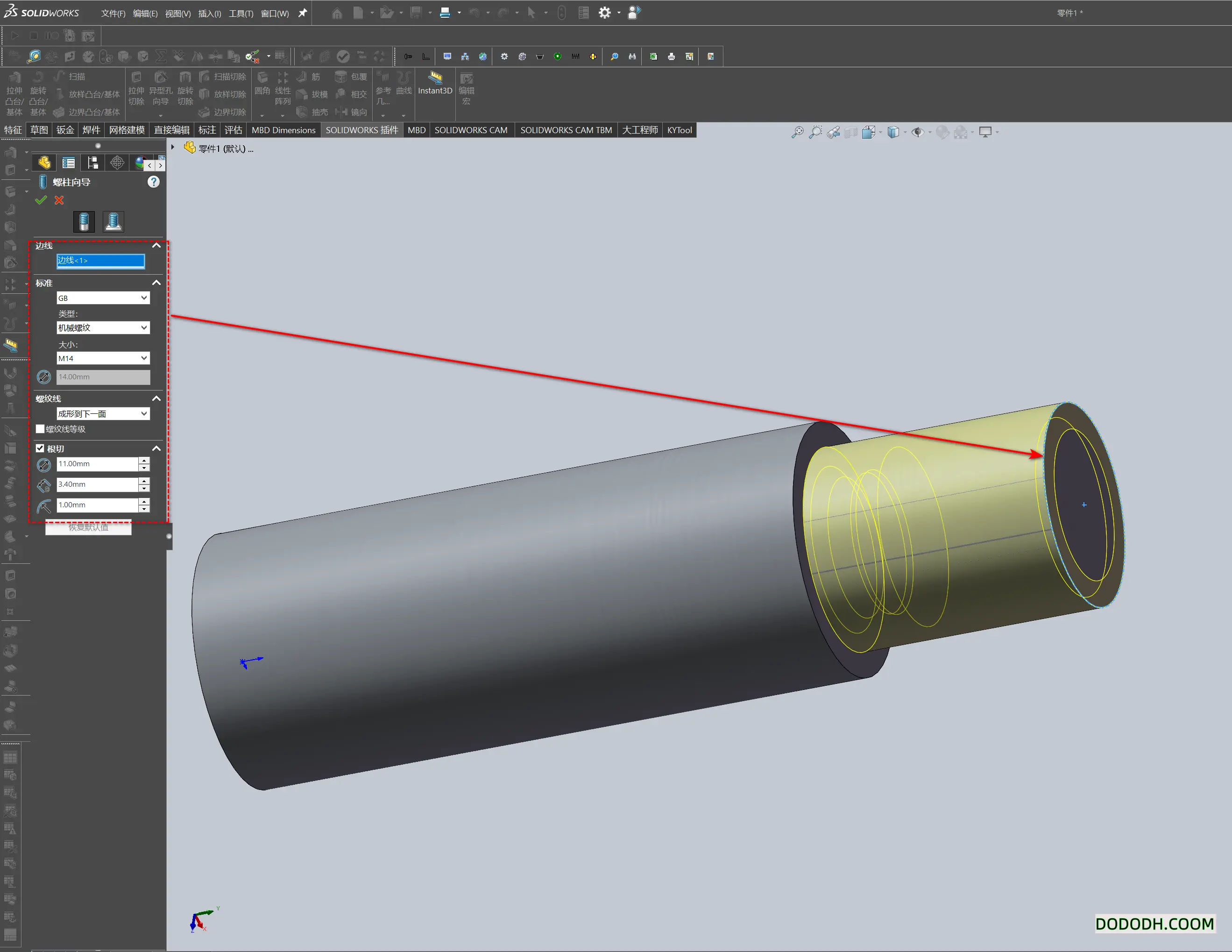

2.进入“螺柱向导”设置，填好螺纹各项参数，在“边线”选择框里，点击螺纹圆柱端部的边线即可实现预览，最后点击确定完成螺纹线的绘制；

3.如果绘制完成，螺纹线不显示，在“设置”-“文档属性”-“出详图”将“上色的装饰螺纹线”勾选即可查看到螺纹线；

方法二：在平面上直接生成螺柱

4.绘制一个圆柱，在圆柱的一平面上生成螺柱；

5.依次点击“特征”-“异形导向孔”-“螺柱向导”激活命令；

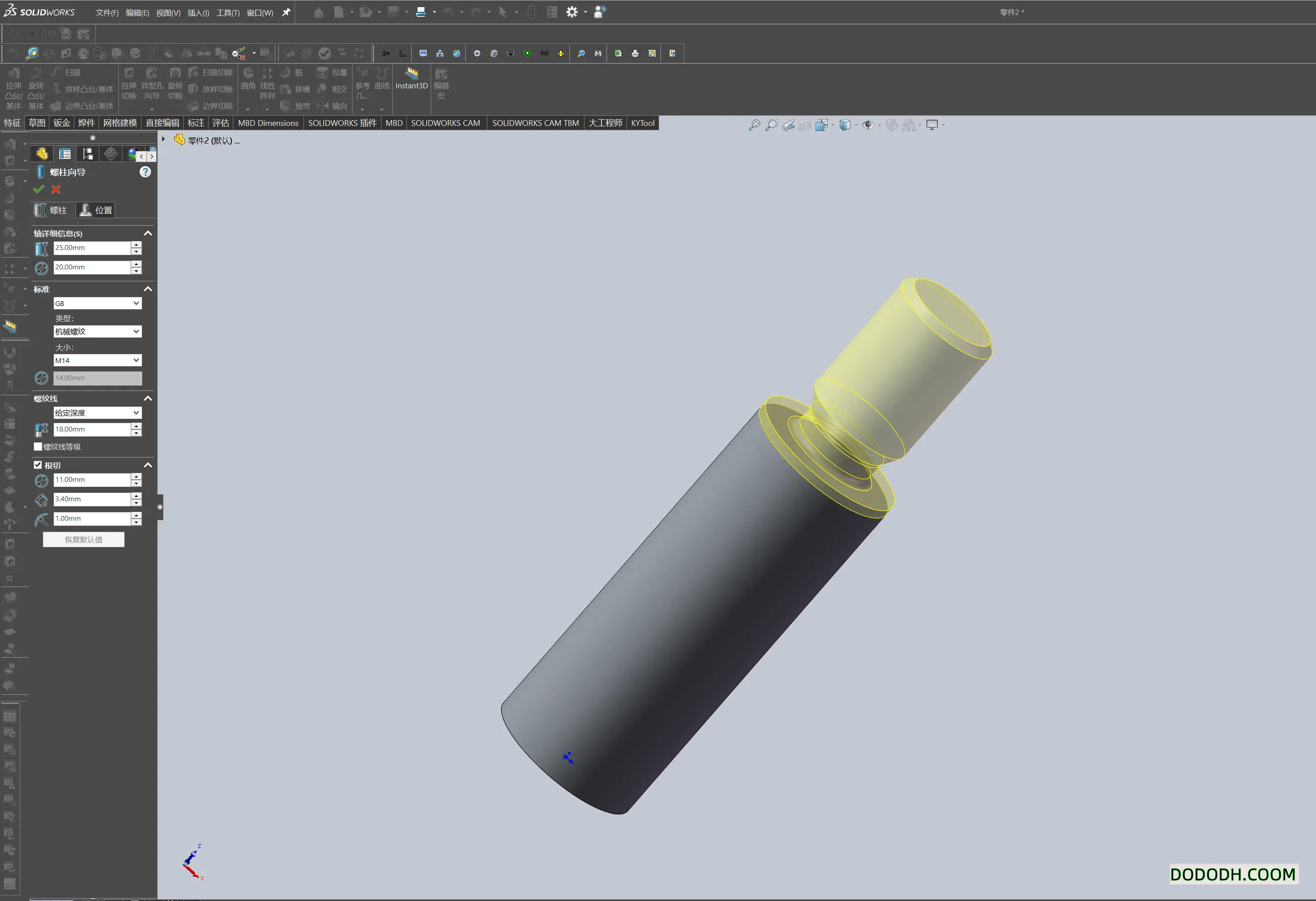

6.在螺柱向导设置中，根据下方箭头顺序，设置螺纹参数，在“位置”选项卡中，将螺纹添加到指定位置；

7.如果设置的参数不满足要求，可以将选项卡切换到“螺柱”，然后修改螺纹参数。设置完成，点击确认即可。
