Solidworks钣金通风口快速绘制教程

在钣金绘制中，常常需要开一些通风口，用Solidworks的“通风口”命令，可以快速绘制通风口。

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

操作教程

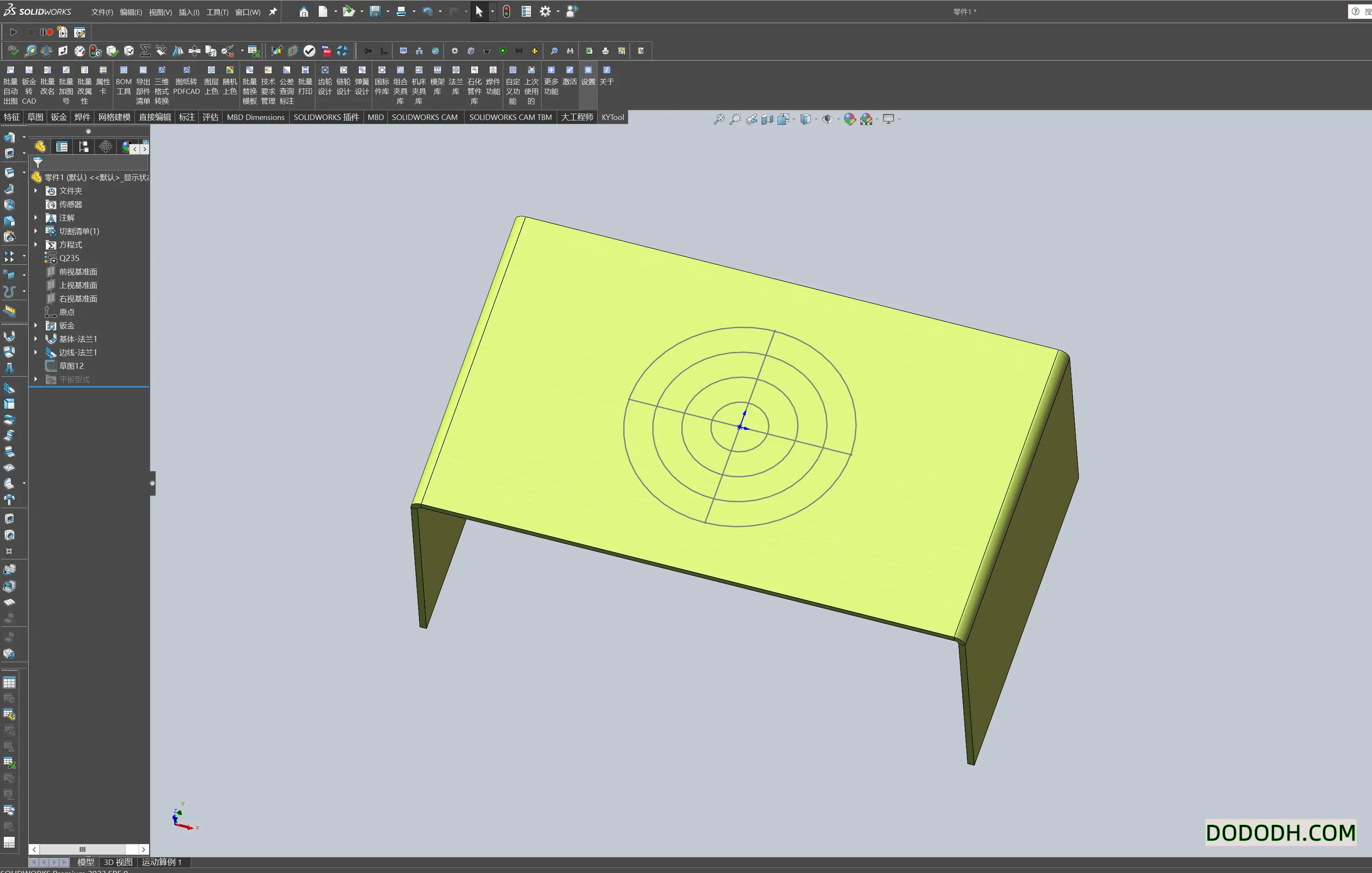

绘制一个钣金零件，并在模型上绘制出需要开通风口的草图。

1.在钣金选项卡下，选择“通风口”命令并激活；

2.进入通风口设置界面后，在通风口—“边界”选项卡下，选择草图最外侧的轮廓，这时候图形就会发生变化，变成下图中的样子；

3.切换到下方的“筋”选项，选择草图中的横向、竖向的筋；

4.继续向下切换选项卡到“翼梁”，选择剩下的圆；

5.继续向下，选择“填充边界”选项卡，可以选择需要填充的位置或者边界；

6.以上设置完成后，在下方图片箭头所示的位置，可以设置圆角，也就是切割图形轮廓的倒角；

7.在各步骤操作完成后，点击确认即可完成通风口的绘制。
