Solidworks将STEP格式文件转换成可编辑零件

STEP等中性格式的文件，在Solidworks打开后，想要修改尺寸参数，无法直接编辑。这里给大家介绍两个实用方法，可以实现STEP文件的修改与编辑。

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

操作教程

打开一个STEP格式的零件文件：

方法一

1.在下方图片，序号①所示的空白处右击鼠标，依次点击“选项卡”-“直接编辑”；

2.切换到“直接编辑”选项卡，在这里可以激活该选项卡里的“移动面”、圆角、倒角等命令，对文件进行修改；

方法二

3.右击左侧模型树里的文件夹名称，在右侧弹出的选项卡，点击“断开链接”；

4.在弹出的对话框，继续点击“是，断开链接”；

5.这时后该文件还无法进行编辑。右击左侧模型树中的“输入”，在弹出的选项卡，点击“FeatureWorks”-“识别特征”；

6.进入FeatureWorks特征树，在“自动特征”下勾选出选择需要生成的特征，然后进行特征识别；

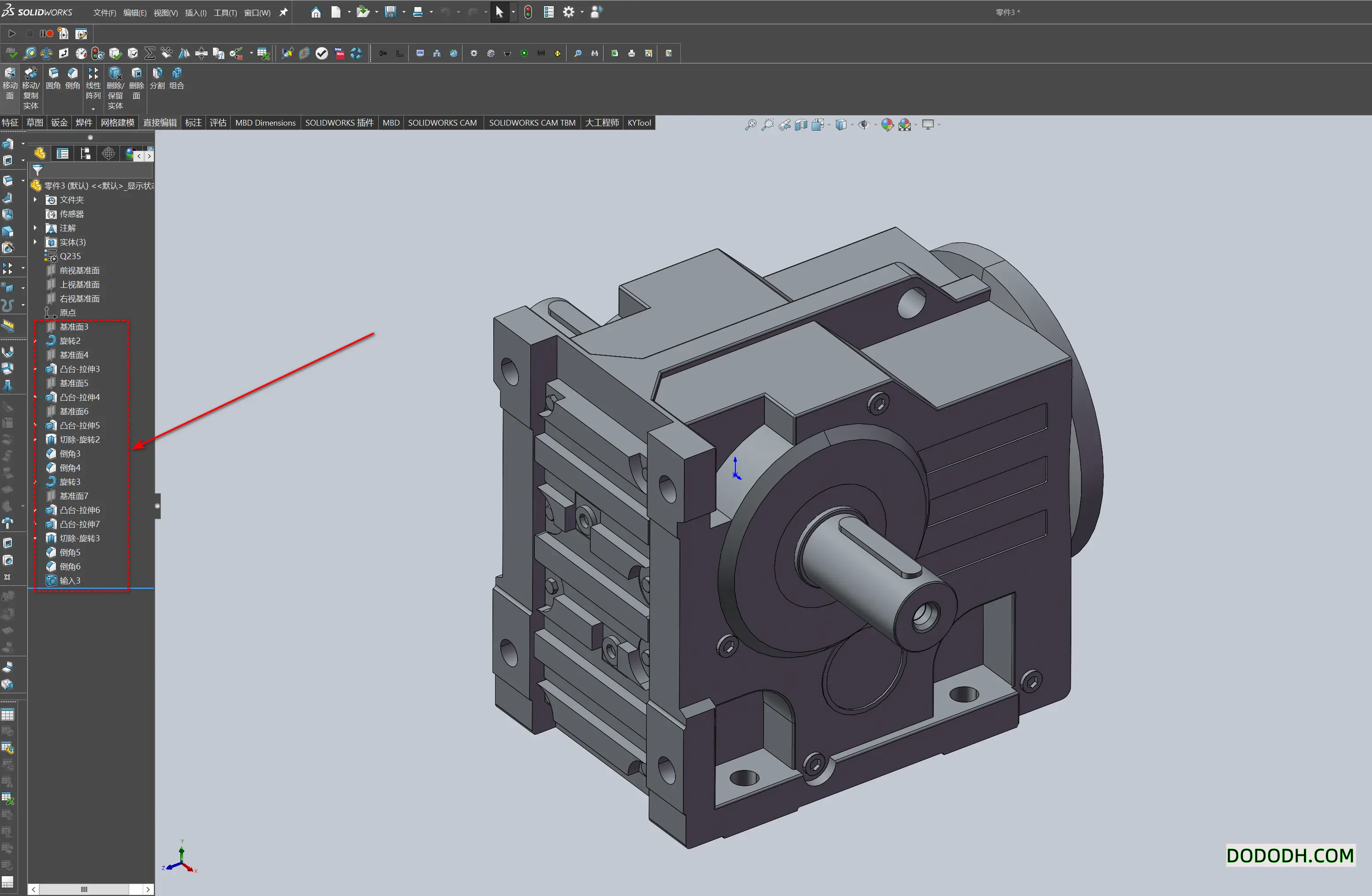

7.特征识别完成后，在左侧的特征树下，就可以看到零件建模的各种特征，然后也就可以对其进行编辑等操作。
