Solidworks特征传播功能，快速实现零件配合

面对海量紧固件，在Solidworks中，传统的装配方式是用“同心”、“重合”装配关系进行约束。这样的方式会大大占用不少的时间，造成效率低下。推荐一个方法，即可实现快速的配合螺栓、平垫、弹垫等紧固件。

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

操作教程

1.如下图所示，确定需要装配的零部件。图中是一块板，上面是一个通孔，现在需要将螺钉安装到圆孔内；

2.选择图示中螺钉圆柱头上蓝色的边线，同时按住键盘“Alt”键，并按住鼠标左键，将螺钉拖动到需要安装的孔内，这时候，配合特征内就自动加入了“同心”和“重合”，实现了快速装配；

3.如果在刚刚的步骤中，不是选择螺钉圆柱头上的边线，而是选择螺钉的圆柱面，又是怎样的效果呢？

4.选中圆柱面后，同样的按住键盘的”Alt”键，并点击鼠标左键并拖动的要配合的特征上，这时候，配合的特征只会捕捉到“同心”;

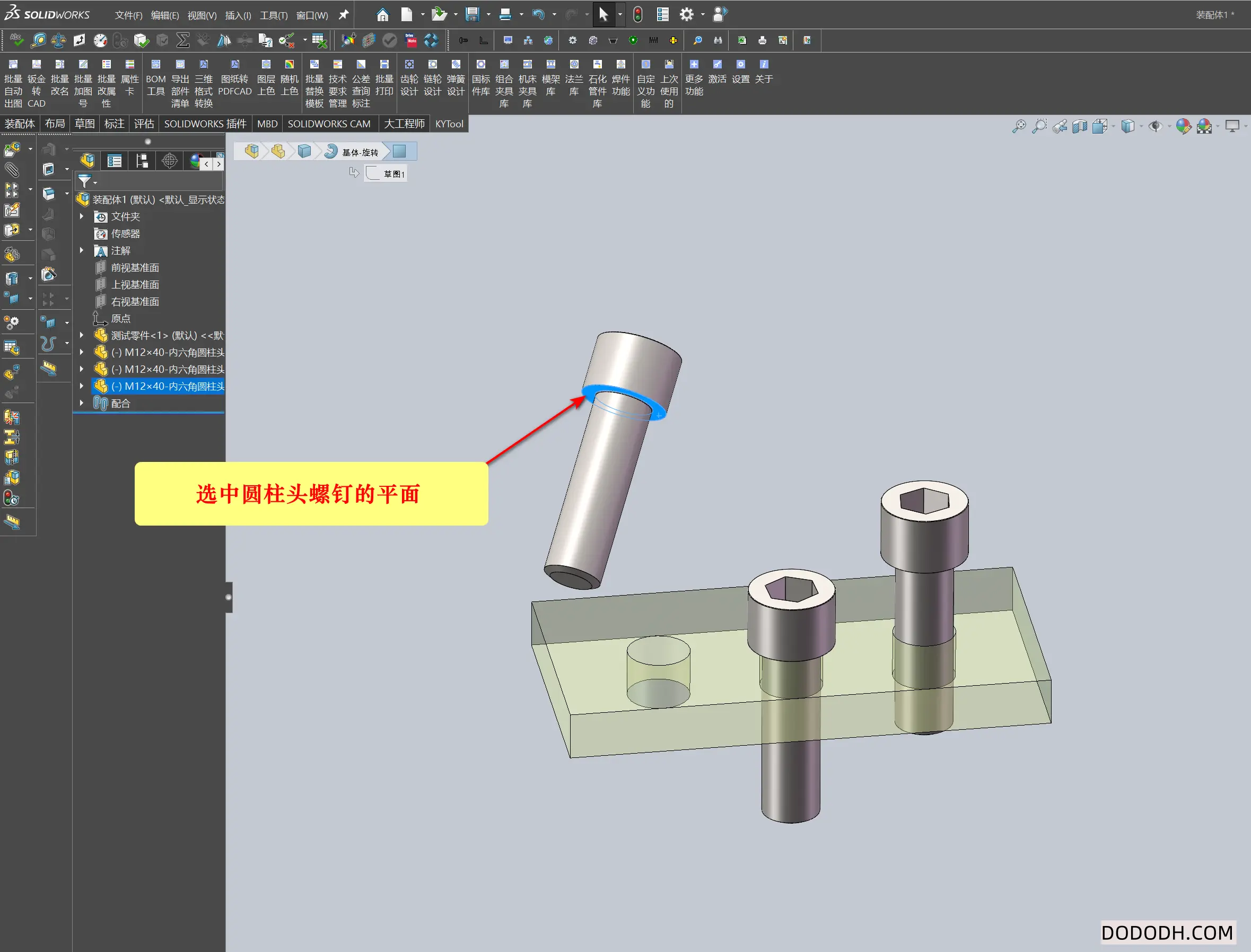

5.如果选择螺钉圆柱头的平面，又是怎样的效果呢？

6.继续选中平面，按住键盘的”Alt”键，并点击鼠标左键并拖动的要配合的特征上，这时候只会捕捉到“重合”特征;

7.因此，要实现螺钉等紧固件的快速装配，需要选中螺钉圆柱面与配合平面交叉处的边线，才可实现快速装配功能。
