Solidworks随形阵列应用案例教程

Solidworks随形阵列功能，可以在零件模型上创建一些列不同尺寸或者形状的特征，实现复杂的零件设计需求。

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

操作教程

1.新建或打开任意一个Solidworks文件，这里给大家演示的是一个直径100mm的圆；

2.在圆形平面上，根据下方视图尺寸，绘制草图，草图绘制完成后，点击打钩；

3.将最下方的腰型孔进行拉伸切除；

4.选中刚刚拉伸切除的腰型孔，在特征工具栏上激活“线性阵列”命令；

5.在线性阵列设置里，阵列方向选择草图，阵列间距10mm，数量9个；在下方视图中的第三部，勾选出“随形变化”按钮，最后点击打钩完成；

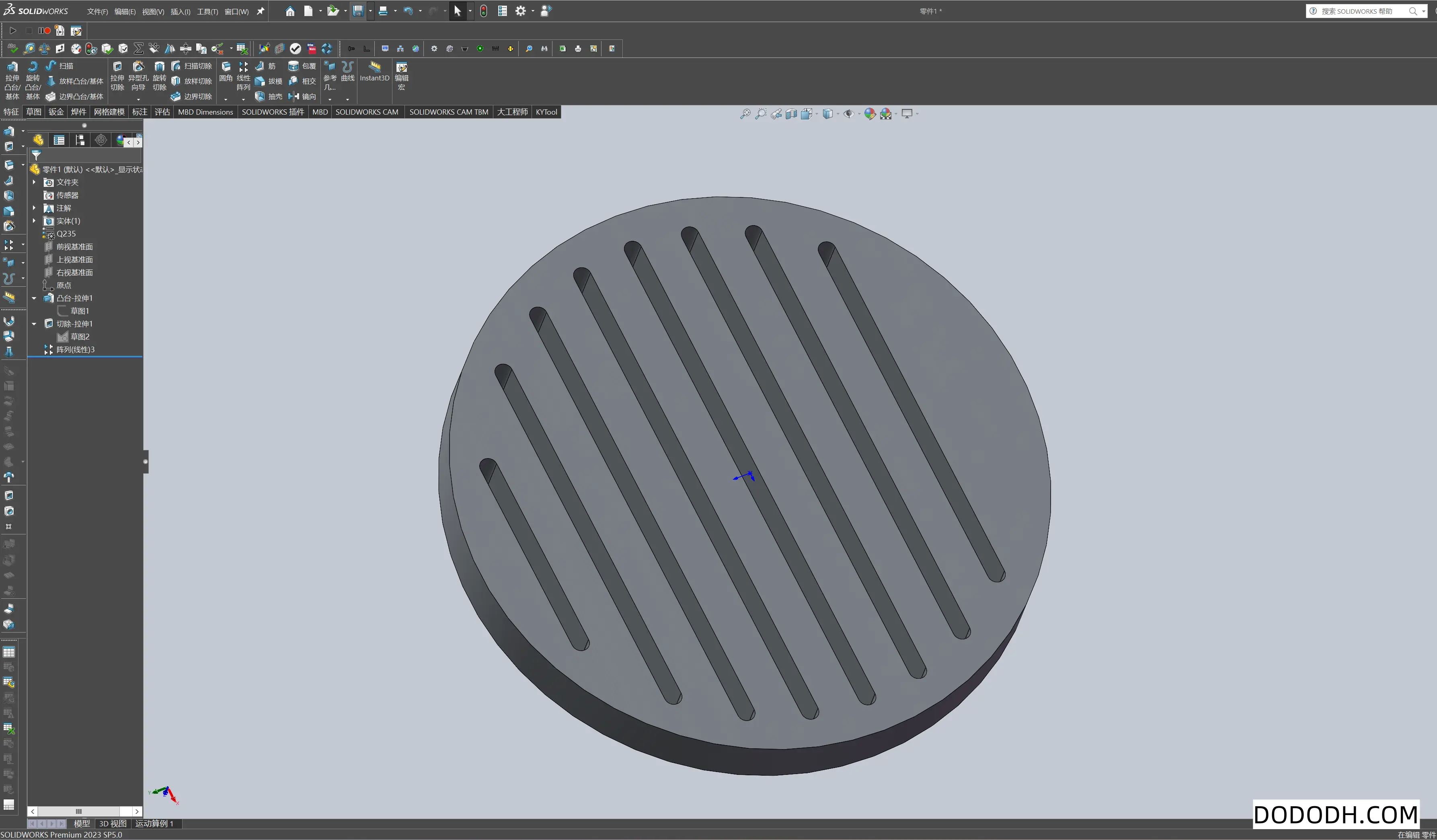

6.随形阵列的效果如下图，使用该功能，可以快速的实现需要的阵列效果。
