Solidworks生成皮带、同步带操作教程

Solidworks的“皮带”功能，可以快速便捷生成需要的皮带，并且可以即时计算书皮带的长度。

本文系统环境演示：

1. 操作系统：Windows11
2. 操作软件：Solidworks2023

打开需要绘制皮带的装配体文件；

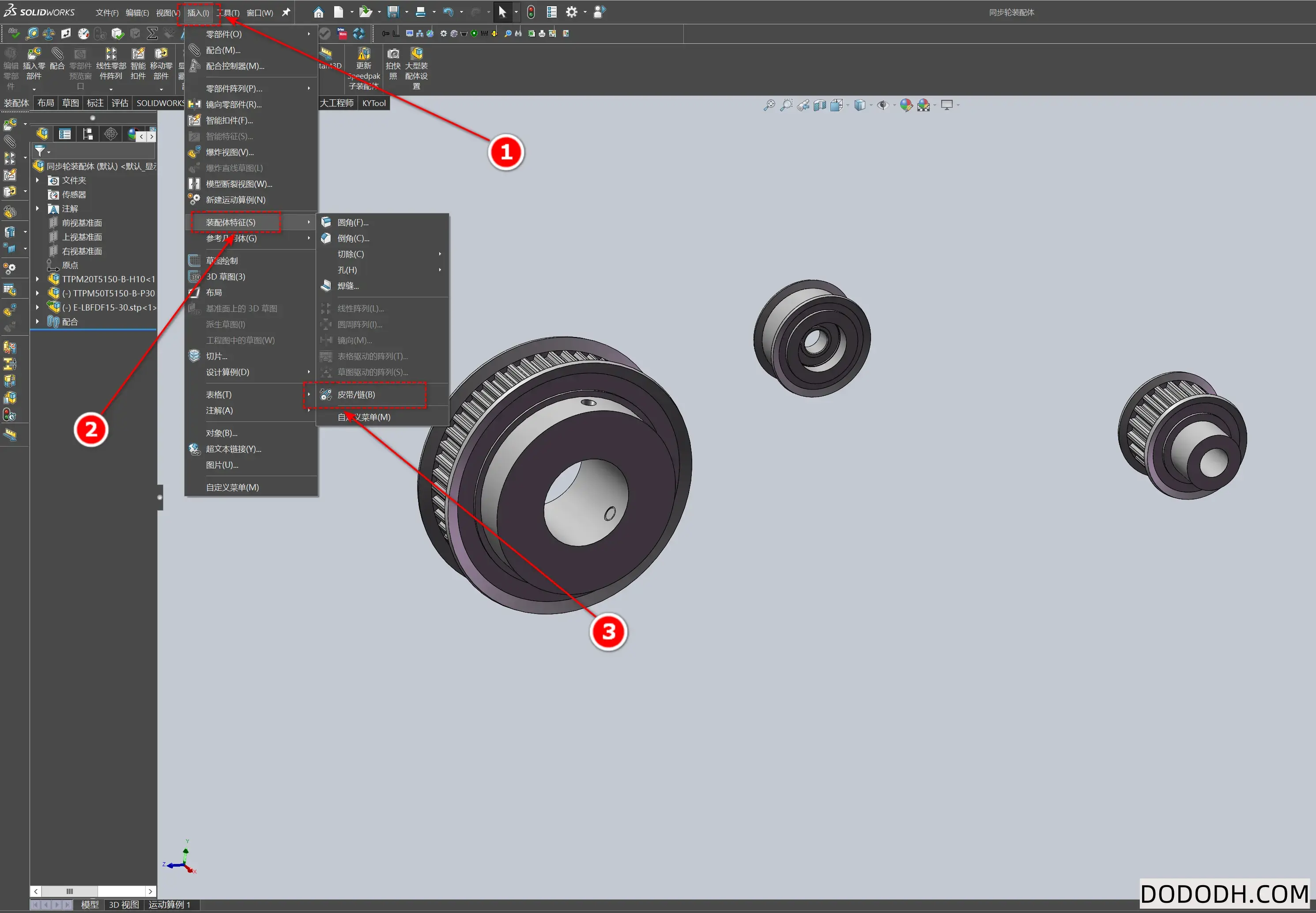

1.根据下方图片，依次点击“插入”-“装配体特征”-“皮带”，激活皮带命令功能；

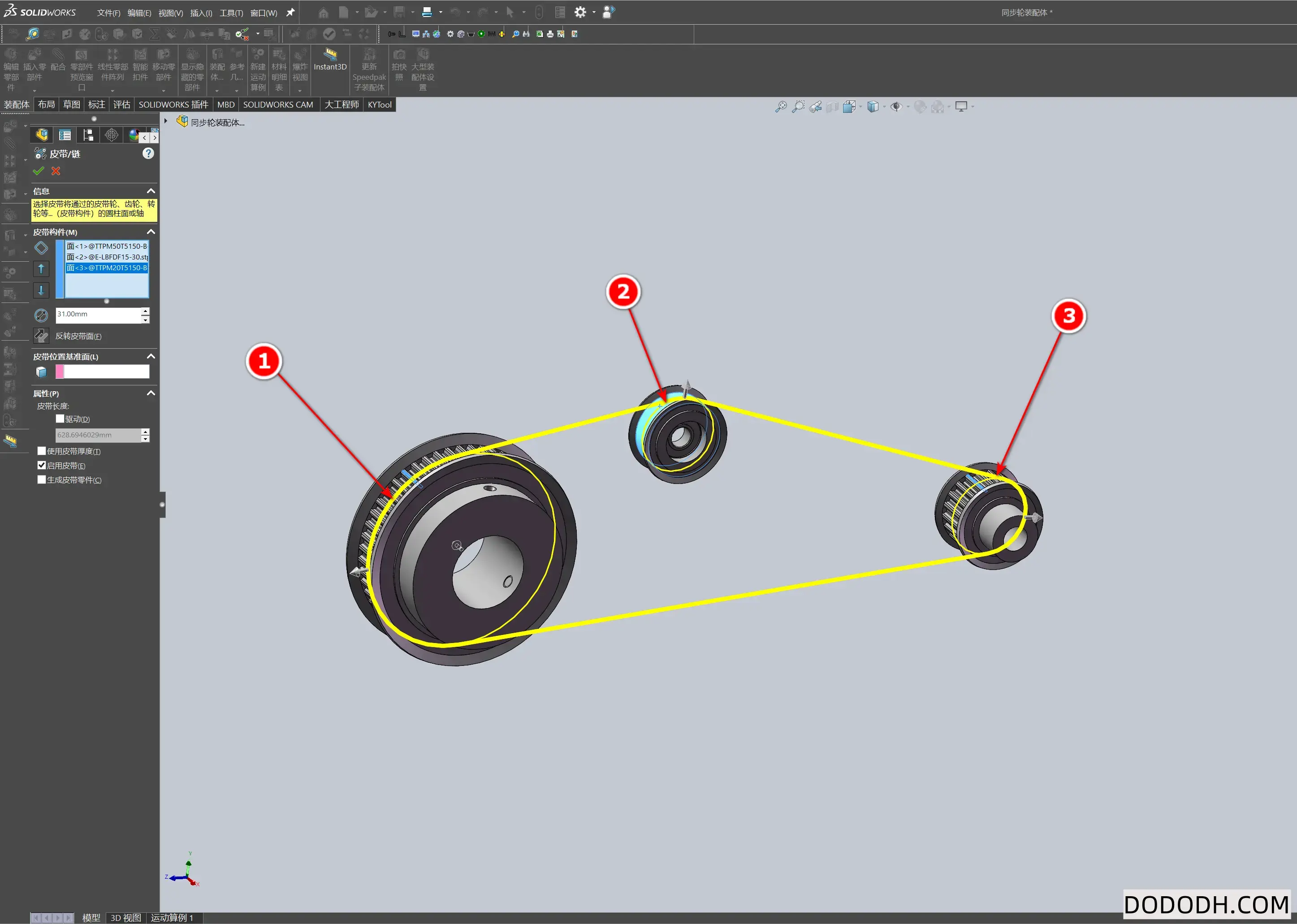

2.在打开的新窗口，依次选中皮带轮的圆周；

3.如果需要切换皮带的方向，点击下方图片中的小箭头，即可完成皮带方向的切换；

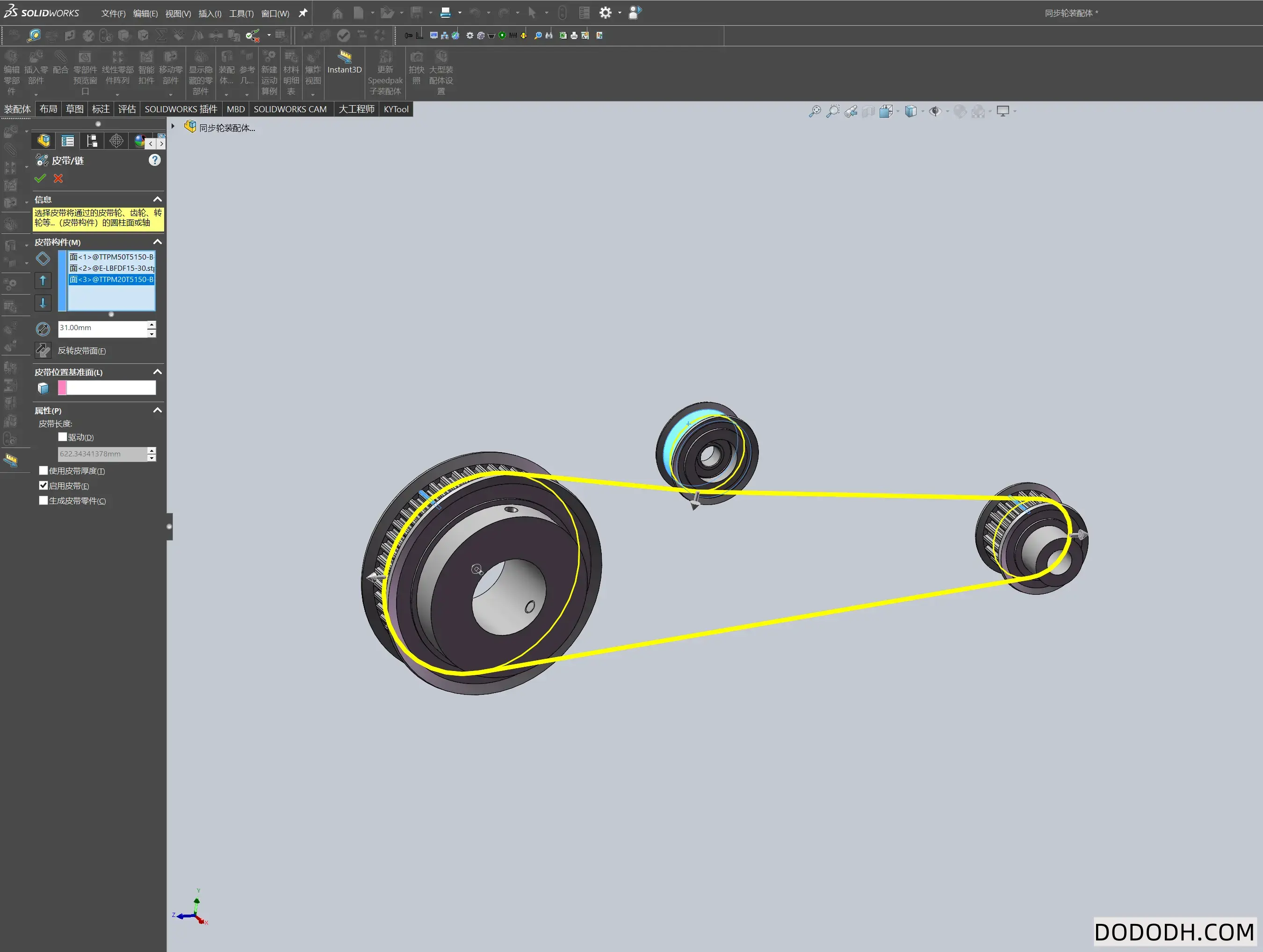

4.点击小箭头切换方向后的效果；

5.注意：在此处左侧的属性选项卡里，勾选出“使用皮带厚度”-“生成皮带零件”，设置完成后继续；

6.根据下方图片，依次点击打开生成的皮带文件；

7.打开皮带零件，就可以看到一个草绘视图，这就是皮带的路径线；

8.激活拉伸命令，选择草绘视图，按照下方图片设置好皮带的厚度，宽度等参数；

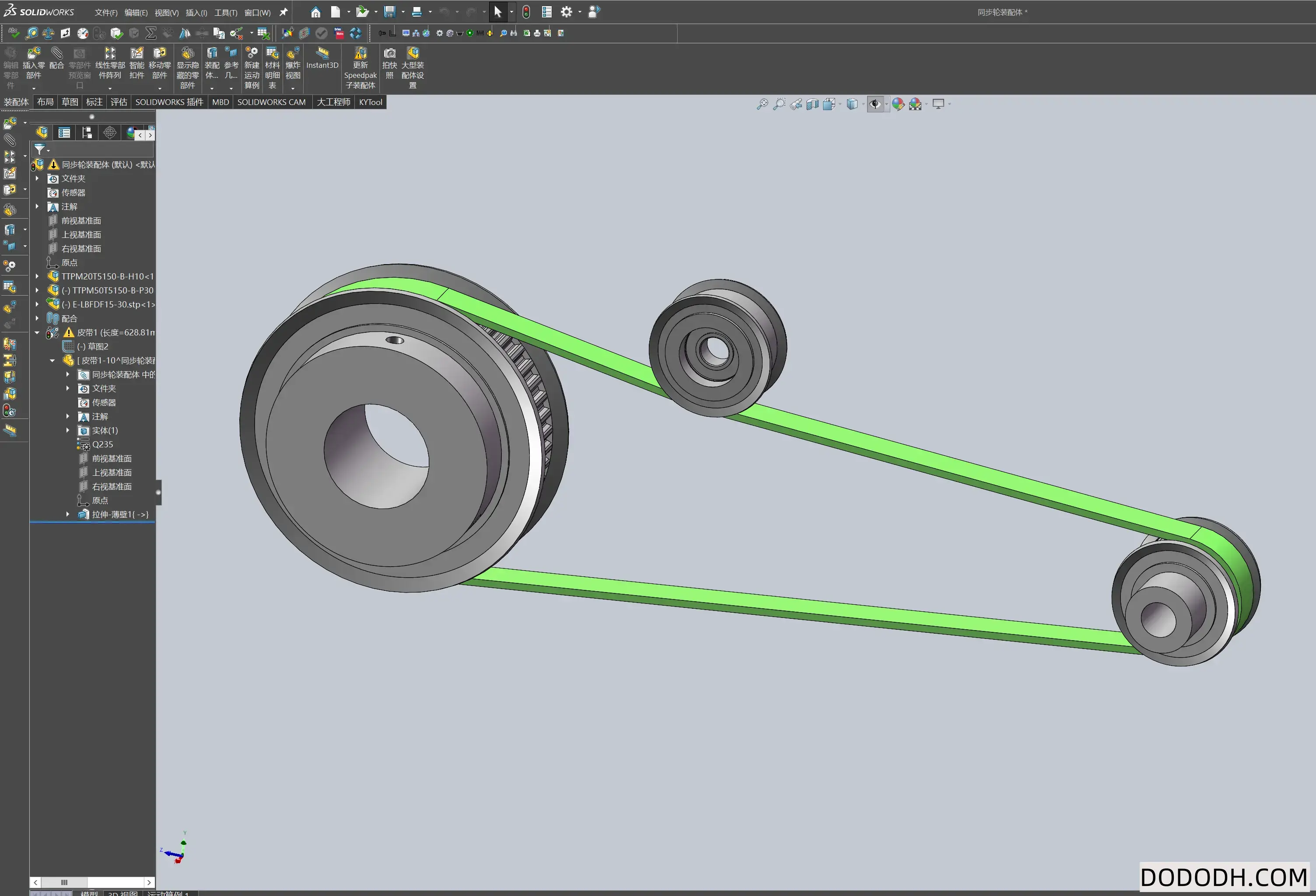

9.绘制完成后，进入装配体，看到生成的皮带文件。在皮带零件特征树中，可以方便的看到皮带的长度。
